产品介绍

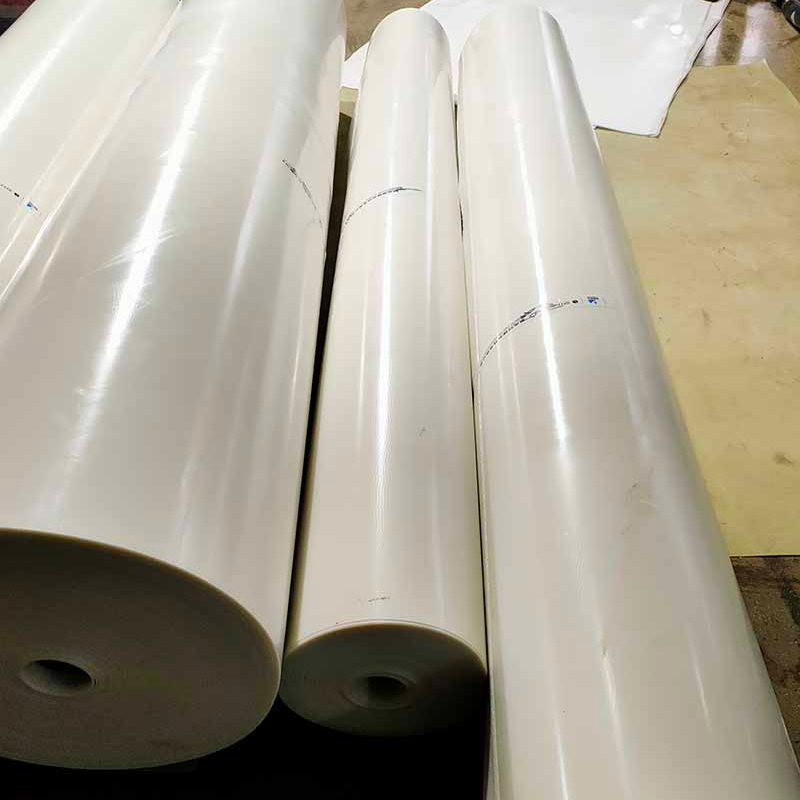

自粘胶膜防水卷材以高密度聚乙烯（HDPE）片材为基体，表面覆以热熔压敏胶层及隔离膜，采用预铺反粘法施工。与常规高分子自粘防水卷材不同，本品胶层为白色非沥青配方，无刺激性气味，且与后浇筑混凝土通过物理吸附和化学键合形成满粘效果，杜绝窜水。湖北宜昌硅烷浸渍剂生产厂家推出的该产品，专用于地下室底板、隧道衬砌等预铺部位，特别适合对环保要求高的地下工程。

关键技术参数

• 片材厚度：1.2mm、1.5mm、2.0mm

• 拉伸强度（HDPE片材）：≥20MPa

• 断裂伸长率：≥500%

• 与后浇混凝土剥离强度（无处理）：≥2.5N/mm

• 耐热性：80℃、2h无流淌

• 低温柔性：-25℃无裂纹

产品特点

• 胶层耐水性优异，长期浸水不乳化、不脱落。

• 抗冲击及抗穿刺性能突出，可抵抗钢筋绑扎时的破坏。

• 施工无需热熔或涂刷底涂，揭膜即铺，环保高效。

• 搭接采用冷自粘，操作简便，搭接缝强度高于片材。
  对比PVC聚氯乙烯防水卷材，本品施工无需焊接，避免了火灾隐患；相比PY型防裂卷材，本品用于建筑防水而非道路防裂。

应用场景

• 明挖法地铁车站底板、侧墙预铺防水

• 地下室底板及外防内贴侧墙

• 隧道、管廊初期支护与二次衬砌间防水

• 桩头、承台等节点部位的防水加强
  不建议用于外露屋面，因胶层不耐紫外线照射；也不适用于高温重载桥面。

常见误区
误区一：认为可在明水基面上铺贴。基面应平整、无积水、无明显湿渍，否则胶层无法有效粘结，必须提前排水并晾干。
误区二：搭接时未撕除隔离膜。长边搭接需揭除搭接边隔离膜，采用自粘搭接，宽度不小于80mm，且必须用压辊压实。
误区三：卷材铺贴后长期暴露不浇筑混凝土。预铺卷材应在铺贴后15天内浇筑混凝土，否则表面灰尘污染会削弱粘结力。
误区四：桩头部位不做密封处理。桩头、承台周边需先用配套密封膏封边，再铺贴附加层卷材，否则地下水会从侧面渗入。

标准化施工工艺

1. 基面处理：清理浮浆、尖锐物，用水泥砂浆找平，阴角做圆弧，基面允许潮湿但不得有明水。

2. 卷材铺设：弹线定位，空铺卷材（底板部位），搭接边对齐，自然松弛释放应力。

3. 搭接处理：长边揭膜自粘搭接，用压辊反复压实；短边采用对接或搭接方式，辅以配套胶带密封。

4. 节点加强：桩头、承台周边先用密封膏涂刷，再铺贴200mm宽附加层卷材。

5. 钢筋施工：绑扎钢筋时注意保护卷材，避免尖锐物刺破。浇筑混凝土前检查破损处并用修补片覆盖。

6. 浇筑混凝土：混凝土应直接浇筑在卷材胶层上，振捣时避免破坏卷材。

参考用量
卷材幅宽1m或2m，长度20m，每卷覆盖面积20㎡或40㎡（理论值）。搭接宽度80-100mm时，实际铺贴面积需扣除8%-10%损耗。与自粘聚合物改性沥青防水卷材相比，本品单位面积重量更轻（约1.5kg/m²·1.5mm厚），搬运更省力。

包装●储存●运输

• 包装：每卷中心穿硬质纸筒，外覆防潮膜，两端加护角。

• 储存：立放于阴凉干燥库房，码高不超过4层，避免阳光直射及高温（≤40℃）。

• 运输：装卸严禁抛摔，运输车加盖苫布，防止雨淋及划伤。保质期12个月。

温馨提示
施工时若环境温度低于5℃，胶层初粘性下降，建议用热风枪辅助加热搭接边（温度控制在100-150℃）。如卷材边缘翘起，可用重物临时压住。废弃卷材边角料应回收，不可焚烧。本产品可与蠕变反应型高分子防水卷材复合使用（自粘胶膜作主材，蠕变卷材用于变形缝加强），但需做相容性测试。建议每1000㎡进行一次剥离强度抽检。
